商品信息
基本参数
- 产地广东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌深圳华玛电力
- 型号HMJ3*300
- 材质硅树脂
- 执行标准国标
- 产品认证UL
- 加工定制是
- 是否进口是
- 适用电缆截面25-630(mm2)
- 阻燃性强
- 耐压15(KV)
- 耐温3500(℃)
- 规格25-630
- 产地深圳
- 厂家深圳润和鹏科技发展有限公司
产品简介：
产品详情：由于交联聚乙烯绝缘电力电缆生产技术，位置，运输等因素的限制，交联聚乙烯绝缘电力电缆一般每卷尺寸为500〜1000米，直径为3.2米，宽度为2.2米和下面的重量。3〜10吨左右简便生产，储藏，运输等，但是由于城市地下电网，发电站引出线，工矿企业内部供电以及水下输电线路的缘故跨越河流和大海的地方有几十米，几百米，几公里和几千公里。每条交联聚乙烯绝缘电力电缆都开展连接和扩展以满足设计和施工要求。其次，随着电网的发展和城市电网的改造，电力电缆在电网线路中所占的比例不停增加。相应电缆主体的质量，电缆安装的质量以及电缆附件的质量也在增加和减少。为了提高电力运行的可靠性，须要采取优质的预防措施，全盘提高配电线路的运行水平。
目前，交联聚乙烯绝缘电力电缆的连接和延伸一般而言是通过压接或拧紧中间连接管来实现两根电力电缆的金属芯的连接，但是中间连接件的压接或螺丝固定是通过管道不牢固，易断裂，变形，变形，不能同心，接头急遽排出，气隙大，物理机器性能小，径向电场损失大，发热大严重影响电力电缆的载流量，连接结构繁琐，繁复；内部有一个气隙，会产生局部放电并散播和膨胀，从而导致绝缘击穿。水分吸收或进水现象，水分或水分的呼吸效用和电泳功用渗透到中间接头中，界面电阻急遽下滑，导致蠕变放电。绝缘强度下降或老化，树枝状放电碳化，从而掀起诸如蠕变的事故现象。
因此，电力市场急需要电缆熔融接头可以恢复电缆结构以克服上述疑问。
3.技术内容
该技术的目的是提供一种电缆熔融接头技术，电缆熔接接头结构具有牢固的连接，连接处的高导电性，较小的径向电场损耗，低功率损耗，高载流能力，铜芯焊接和电缆可以弯曲。无需顾虑电缆拖拽的影响，并且连接结构简便，迅速。电缆主体结构完全恢复，直径与电缆主体相像，达到出厂生产水平。
目前，国内外电缆接头的生产一般使用热收缩，冷收缩和预制的方法。这三种方法都添加了以应力管，应力锥方法，以分散电场应力支配以实现电缆操作。这种生产方法可能会产生杂质，并且有源接口会影响电缆接头的绝缘性能，并其实减低电网运行的安全性和可靠性。电缆熔融接头技术完全化解了电缆附件和电缆绝缘层之间活动接口的根本疑问，可以有效地减少电缆线及其中间接头的故障，并为电缆系统提供更高的电气稳定性，安全性和可靠性。电缆熔融接头技术使用等直径导体连接电缆，以及内部和外部屏蔽根据电缆结构恢复绝缘层和绝缘层。
电缆熔融接头技术是一种新型技术，与平常的电缆中间接头制造方法相比之下，具有许多优势。通过“再度生成”电缆结构，逐步将电缆恢复到新的电缆状况。运用该技术使铜芯焊接与电缆中间接头主体的断裂力之比为92.5％，导体焊接的抗拉强度达到主体强度的85％以上，可以大大提高减少由电缆中间接头引起的线路故障的频率。

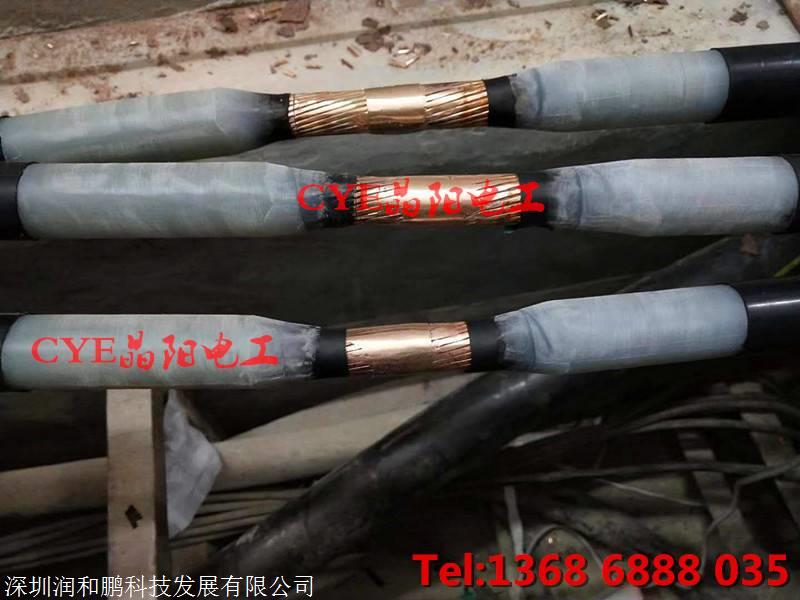

电缆熔融技术通过线芯焊接和线芯研磨；电缆中的半导体层熔化并恢复到相同的直径；主绝缘层熔化，主绝缘层抛光，恢复到相同的直径。外部半导体层熔化并恢复相同直径，并维护电缆只有通过修复等多个过程才能将电缆恢复到其原始外观。该技术的最大优势在于使用融合技术展开集成铜线芯，将内屏蔽层，主绝缘层和外屏蔽层合为一体，以提高电缆的防水和绝缘性能，并延长电缆中间接头的使用寿命。根据电缆原料，主要结构和规格的要求，使用挤出成型的注射绝缘交联工艺，将电缆屏蔽层，绝缘层和外部屏蔽层溶化并结合在一起，形成一个电缆电场屏蔽体。HMJ电场，具有一致的本体特性，无需应力处理，没有气隙界面。电缆主体的电场分布特性，没有额外的应力锥，应力管结构和conc没有接口气隙的状况下，关节可以完全恢复。目前，国网供电公司下属供电局在某些电缆沟中使用S300mm或S240mm纯铜电缆。如果纯铜电缆接头处置失当，将会导致很大的安全隐患。电缆熔融接头技术恢复了电缆主体的连接技术，经过处理后，铜电缆本身的导电性和抗拉性能取得了巨大的提高。
通过对电网运营和维护机构的多年数据分析，电缆故障大都时有发生在电缆中间接头处。由于电缆中间接头的制造工艺不合格以及绝缘性能缺乏，导致电缆中间接头失灵。如果电缆中间接头的密封性能不好，电缆中间接头就会受潮，绝缘击穿。电缆附件的电场分布比电缆本身要繁复得多。其中，整个电缆系统的安全性和可靠性主要受电缆附件的影响。HMJ恢复电缆主体的连接技术可以完全化解疑问。nz@technology是无接头电缆的定义，这项技术突破将提供高压和超高压电缆系统的安全运行，并化解海底电缆的软接头和正负极的高端技术负HMJ;这次，使用新的直流电缆软接头将渐渐恢复电缆结构，为了达到绝对的密封效用，制造商还确保通过焊接技术制成的电缆中间接头可以安全地工作15年，甚至与电缆的使用寿命相同。电缆无故障，这为电网中电缆系统的安全性和可靠性提供了关键的技术飞跃。十分现实的地标。

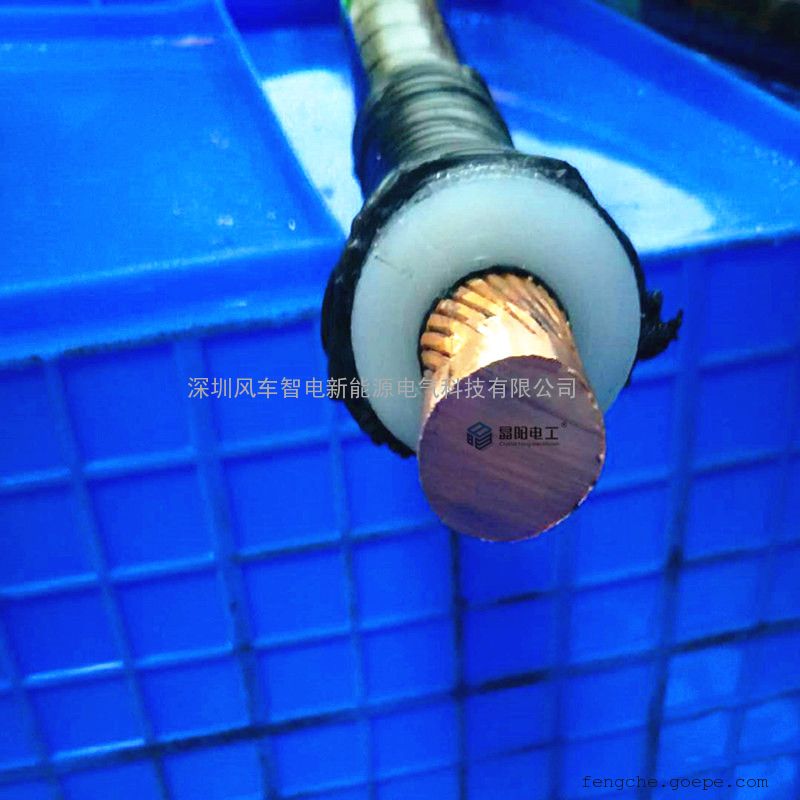

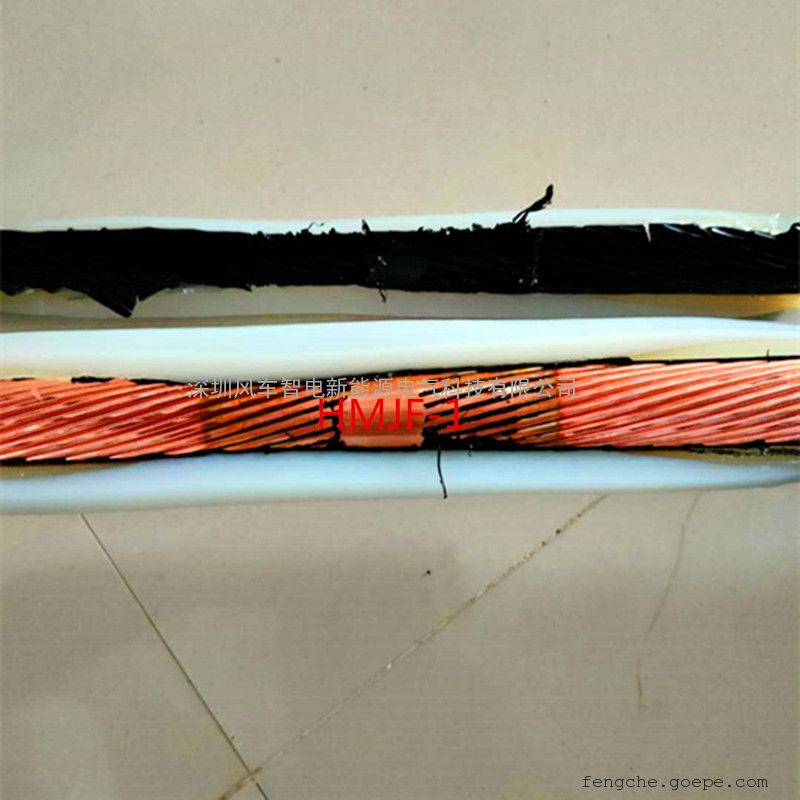

以下是HMJ的部分：①，电缆外衣；②，钢铠；③，外屏蔽层；④，铜芯焊接；⑤，内屏蔽层；⑥，主绝缘层
4.设计原理
在实际上应用过程中，电缆的安全性和可靠性远大于所连接电缆附件的安全性和可靠性。根据其结构原理，电缆主体由相等厚度的绝缘层以及内部和外部半导电层构成。相等直径的导体组成圆柱形且稳定的电缆主体。因此，结构的定制化使得电缆的电气性能，即电场分布愈发稳定均匀，从而使电缆具有更高的电气安全性，可靠性和更长的使用寿命。生活;根据这个原理，HMJ可以在现场完全恢复电缆主体的原始结构，以使连接到电缆的HMJ的电气性能与电缆主体的电气性能相同。电缆导体，内部半导电HMJ连接器处的绝缘层，主绝缘层和外部半导电层根据电缆的原始结构完全恢复了主体。无应力锥应力管外部对象的组装结构使电缆连接器成为完整的电缆。没有连接器，就实现了恢复电缆主体结构的定义。
HMJ使用的绝缘料和半导体材质与电缆生产中使用的绝缘料和半导体材质完全相同。HMJ和电缆的组合具有不错的相融性以及化学，物理特性和结构方面的稳定性。经过大量实验和测试，熔融界面的热和机器性能已完全满足标准要求；和HMJ的大量操作也反映了其优于的实用性。该技术是根据铜芯，内屏蔽层，绝缘层，内屏蔽层结构，规格以及电缆的相同屏蔽和绝缘材料现场制造的，实现了与原始电缆的连续连续等效匹配，从而使屏蔽层和绝缘层之间没有气隙。界面熔化并结合在一起，形成了与电缆总体一致的结构，而没有显著的接头形状。绝缘强度与原始电缆相同。它具有较高的电绝缘性能和工作耐久性，因此电场分布和电场强度处于最佳自然状况，突出了nz@稳定的电气性能和准确的运行。
以下是HMJ电场强度和电位线的分布图：
5.设计特点
HMJ具有与交联电缆相同的特性，电气性能与所连接的电缆相同或具有更高的安全性和可靠性；HMJ的生产技术和过程与电缆的生产环节不同，但是可以实现HMJ的原理与生产过程中实行的标准一致；IEC的绝缘水平，载流量，机器特性，密封效用和其他性能完全满足相应电缆的要求，并可以保证在恶劣环境下长期安全运行。完全满足相关的国际GB和国家HMJ的要求；根据用户的不同，海底电缆接头也可以制成直径与电缆绝缘层相同的总体连接。例如，HMJ要求与连接的电缆具有相同的直径。从@nz@的结构来看，它与电缆的结构一致。没有适当移动的物体，并且有绝缘的连接器和直的连接器可实现交叉互连。
6.安装步骤

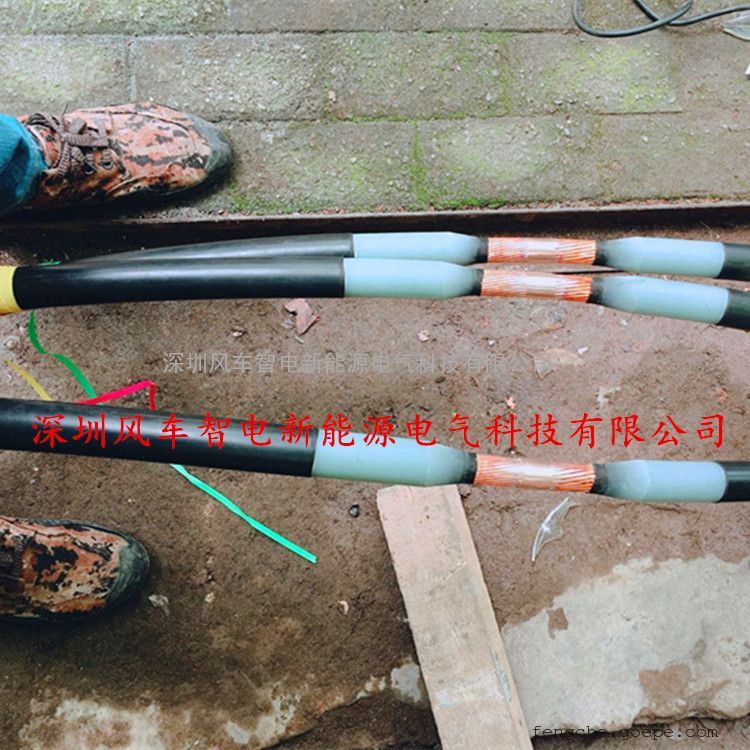

1）HMJ根据大小将剥皮的铜线芯放入焊接模具中
2）HMJ抛光铜芯，剥去内屏蔽层和绝缘层
3）HMJ分别熔化内屏蔽层和主绝缘层
7.HMJ安装过程
①，控制中心；②，x射线成像；③，动力能量；④，压力成型；⑤，成型装置；⑥，支撑架；⑦，原材料投入；⑧，成型模具；⑨，熔化成份；⑩，热流道
8.HJMJ熔接头---电缆参数
9.测试标准
10.测试装置
